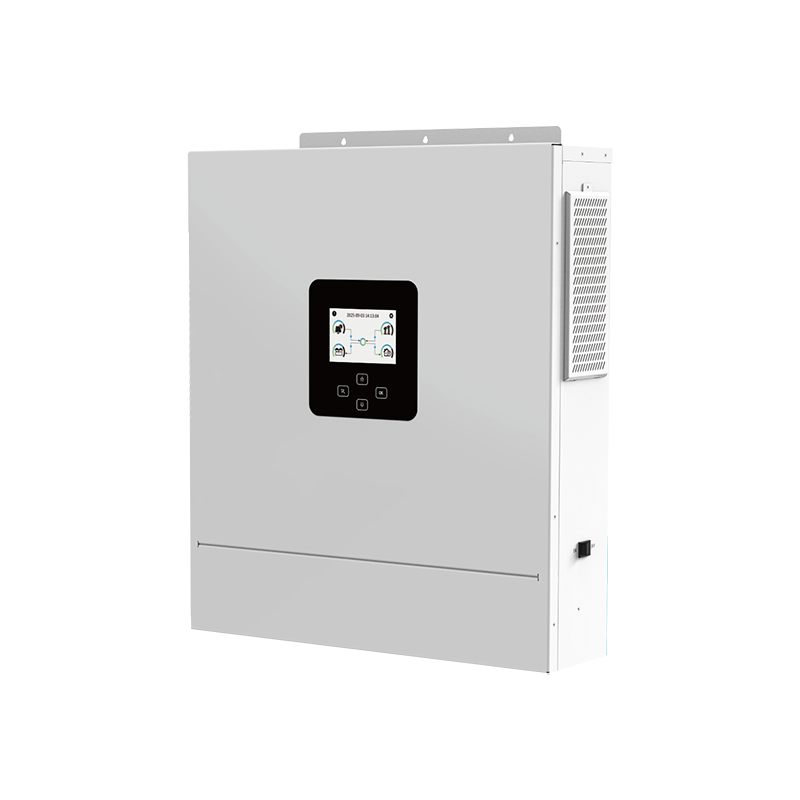

IP21防护设计，防尘防水 -
液晶彩屏操作 -
双备份输出 -
Wi-Fi智能监控平台 -
支持单光伏运行 -
最大效率>95% -
支持干接点启动发电机（可选） -
单串模块最大电流20A -
支持最多9台并联（可选） -
支持干接点启动发电机（可选） -
支持单相并联后三相输出 -
电源可自动切换，切换时间在10ms以内
| 技术数据 | OTS8K-S1-F | OTS10K-S1-F | OTS12K-S1-F |
| 额定功率 | 8000VA/8000W | 10000VA/10000W | 12000VA/12000W |
| PV 输入数据 | |||
| 最大PV输入功率(W) | 2×7500 | 2×7500 | 2×7500 |
| 最大PV输入电压(V) | 500 | ||
| MPPT电压范围(V) | 60-450 | ||
| 每个MPPT最大电流(A) | 27127 | 27/27 | 27/27 |
| MPP 跟踪器数量 | 2 | 2 | 2 |
| 交流输出数据 | |||
| 额定交流输出功率（W） | 8000 | 10000 | 12000 |
| 额定输出电流(A) | 34.78 | 43.47 | 52.2 |
| 峰值输出功率，时间 | 60S@102%-125%负载； 10S@>125%负载 | 60S@102%-125%负载； 10S@>125%负载 | 60S@102%-125%负载； 10S@>125%负载 |
| 额定电压 | 220/230/240VAC | ||
| 额定频率 | 50/60赫兹 | ||
| 切换时间(ms) | 10毫秒(@UPS) | ||
| 输出电压波形 | 纯正弦波 | ||
| 最大效率 | 98.00% | ||
| 交流输入数据 | |||
| 额定电压 | 220/230/240V 220/230/240VAC | ||
| 电压范围(V) | 90-280VAC±3V(正常模式)170-280VAC±3V(UPS模式) | ||
| 输入类型 | 线性PE | ||
| 额定频率 | 50/60赫兹 | ||
| 馈入电网电流(A) | 34.78 | 43.47 | 52.2 |
| 电池输入数据 | |||
| 电池类型 | 锂、铅酸 | ||
| 电池电压（V） | 48 | 48 | 48 |
| 最大充电电流(A) | 160 | 160 | 160 |
| 浮充电压(V) | 54 | 54 | 54 |
| 保护 | |||
| 综合 | 过流保护/过欠压保护//输出短路保护/过温保护/过欠频 保护/Surge Protection | ||
| 一般数据 | |||
| 显示 | 液晶显示屏 | ||
| 工作温度 范围 | -10～60℃ | ||
| 尺寸（宽x高x深） (毫米) | 480*410*120毫米 | 480*410*120毫米 | 480*410*120 |
| 重量（公斤） | 15.1 | 15.1 | 15.1 |
| 安装方法 | 壁挂式 | ||
| 相对湿度 | 5%～95%(非凝结) | ||
| 最大作业海拔高度(m) | 超过1000m降额，最大4000m，参考IEC62040 | ||
| 防护程度 | IP21 | ||
| 通讯 | RS485/CAN/RS232 | ||
| 并联数量 | / | / | / |
| 标准型 | IEC61683、IEC61000、IEC 62109-1/2 | ||
